طرق توصيل المقاومات ومزايا كل منهما
يتم توصيل المقاومات في الدارة الإلكترونيّة بطريقتين رئيسيّتين هما:

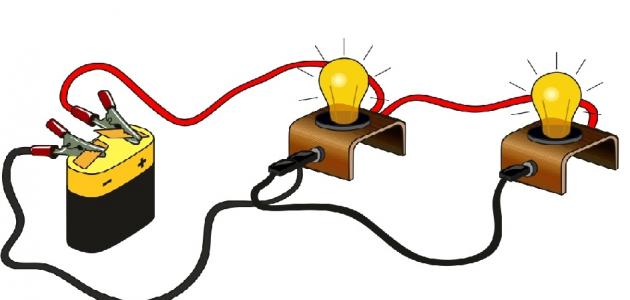

التوصيل على التوازي
يُعرف التوصيل على التوازي بأنه توصيل المقاومات مع بعضها البعض بطريقة يوجد فيها أكثر من مسار يتدفّق عبره التيار الكهربائي،[١] حيث ترتبط نهاية المقاومات من كلا الطرفين بنقطة واحدة مشتركة أو بتقاطع واحد مشترك، ويتم حساب قيمة المقاومة الكليّة في الدارة تبعاً للقانون التالي:
(1 / R eff) أو (1 / R T = 1 / R 1 + 1 / R 2 + 1 / R 3 … 1 / R n)[٢]
ويمتاز توصيل المقاومات على التوازي بعدّة مميزات هي:[٣]
- التيار الكهربائي المار عبر الدّارة يتم تقسيمه وتوزيعه عليها.
- المقاومة الكليّة الناتجة تكون منخفضةً جدّاً.
- بالإمكان توصيل عدّة أجهزة كهربائيّة بمفتاح واحد نظراً لأن التيار المار عبر كل جهاز يختلف تبعاً لاختلاف المقاومة الكهربائيّة الموجودة فيه.
- بالإمكان تشغيل كل جهاز على حدة أو تشغيل جميع الأجهزة سويّاً في دارة التوصيل على التوازي.
- يتساوى فرق الجهد الساري عبر طرفي المقاومة في جميع المقاومات الموصولة على التوازي.[١]
- عند تلف أي من الأجهزة الموصولة في دارة التوازي فإن التيار يسري في الأجهزة الأخرى وتستمر بالعمل.
‘);
}
التوصيل على التوالي
التوصيل على التوالي هو الطريقة التي يتم فيها ربط المقاومات الكهربائيّة معاً عبر مسارٍ واحد، بحيث يسري ذات التيار الكهربائي عبرها، ويتم احتساب المقاومة الكليّة تبعاً للقانون التالي:[٢]
(R eff = R T = R 1 + R 2 + R 3 +… R n)
يمتاز توصيل المقاومات على التوالي بما يلي:
- يمر في كل جهاز موصول على التوالي فرق جهد مختلف يختلف تبعاً للمقاومة حيث يتناسب تناسباً عكسياً مع قيمتها.
- يستخدم مفتاح تشغيل واحد للأجهزة المتصلة معاً على التوالي.
ويوجد لتوصيل المقاومات على التوالي عدّة سيّئات أهمّها:[٣]
- عند تلف أي من الأجهزة الموصولة في دارة التوالي فإن الأجهزة الأخرى لاتعمل بسبب انقطاع الدارة.
- نظراً لاًن المقاومة الكليّة هي مجموع المقاومات فإن المقاومة الناتجة تكون كبيرةً جدّاً.
- يحتاج العثور على السبب في وجود مشكلة في الدارة وانقطاعها لوقت طويل.
المقاومات
تُعرف المقاومات بأنها أداة كهربائيّة من أهم مكوّنات الدراة الإلكترونيّة، حيث تتلخّص وظيفتها في التحكّم في تدفّق التيار الكهربائي بالإضافة لفرق الجهد المارّين عبر الدارة، حيث تعمل على تقليلهما، من خلال تحويل الطاقة الكهربائيّة إلى حرارة.
يتم صّنع المقاومات من قلب سيراميكي، يلتف حوله سلك من النحاس، ويغطى بطلاء عازل ملوّن بألوان تدل على قيمة المقاومة الفعليّة بالأوم.[٤]
